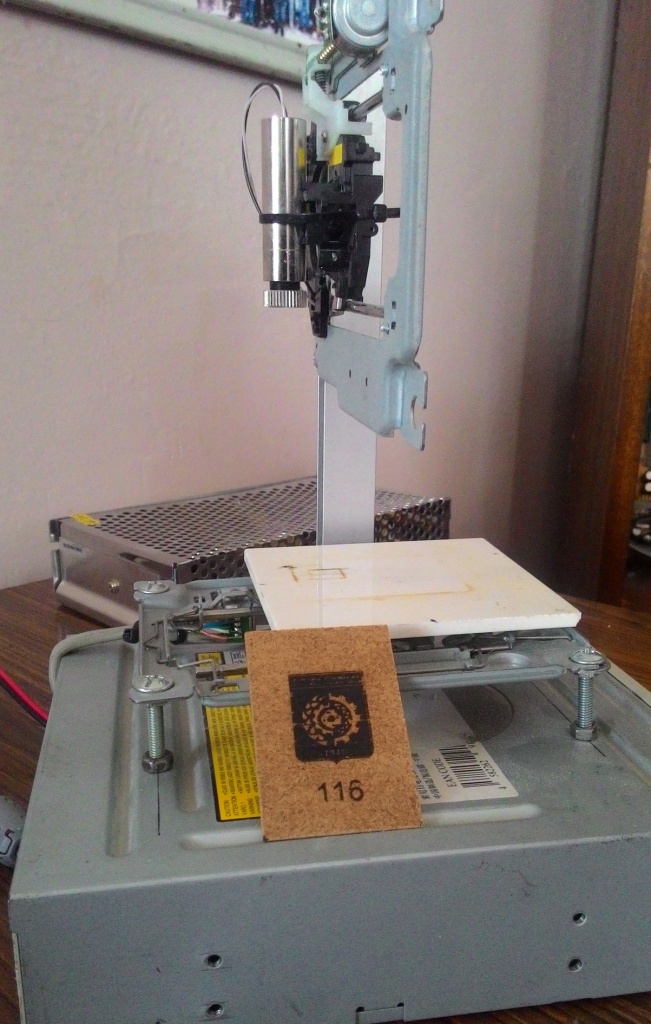

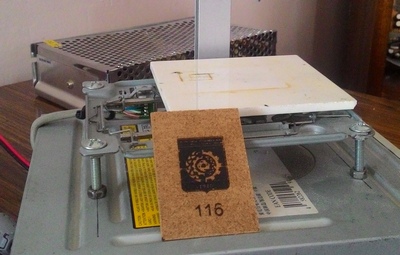

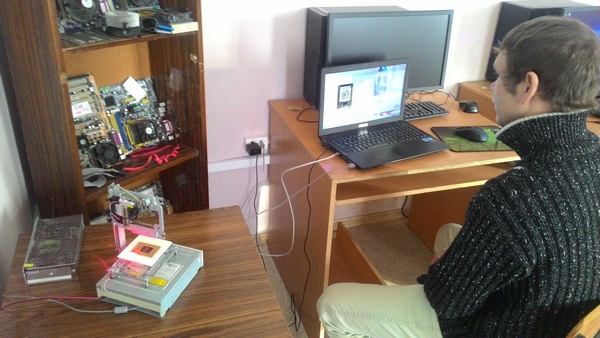

Лазерный гравер из DVD-Rom

В конструкторском Бюро КУАТа новая разработка - лазерный гравер.

Для изготовления лазерного гравера ЧПУ (числовое программное управление) станка нам понадоблось:

- DVD-ROM или CD-ROM 2 шт

- Arduino Nano v3.0 ATMEGA328

- Драйвер двигателя DRV8825 2 шт.

- высокомощный лазер с фокусировкой

- автомибильная зарядка для телефона

- Блок питания на 12В

- Транзистор npn переход

- Стабилизатор напряжения +5В LM7805

- Резистор 2.2 kOм, 0.25 ВТ

- Соединительные провода

- шуруповерт

- угольник и карандаш

- кусок алюминевого профиля длиной 250-300мм

- пластик 60*60-100*100 (желательно белый или прозрачный)

- Сверло по металу 4,5мм

- болтики 4*22 8шт

- гаечки 4 мм 12шт

- Паяльник

- Припой, канифоль

Для гравера подойдет любой CD или DVD привод. Необходимо его разобрать и вынуть внутренний механизм.

Внимание! Лазер это не игрушка! Луч лазера, даже не сфокусированный, даже отраженный, при попадании в глаза повреждает сетчатку глаза. Настоятельно рекомендую приобрести защитные очки! И все работы по проверки и настройке проводит только в защитных очках. Так же не следует смотреть без очков на работе лазера в процессе гравировки.

Далее необходимо настроить фокус лазера. Надеваем защитные очки! Подкладываем на столик маленький лист бумаги, и водим команду включения лазера. Изменяя положения линзы (поворачиваем линзу), находим положение при котором точка лазера на листке минимальна.

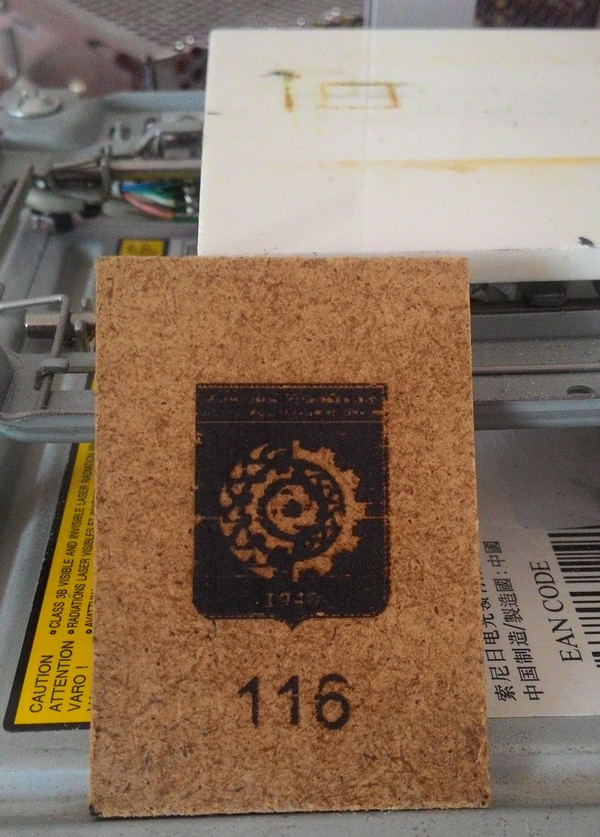

Подготовив все, надеваем защитные очки, нажимает кнопу старта в окне програмы и наслаждаем процессом гравирования (выжигание).
